施耐德深圳代理谈施耐德小型断路器型号说明

施耐德小型断路器常见的比较优秀的有：C65、C120 、EA9、INT125等系列产品。Acti 9 直流小型断路器、Easy9系列低压终端配电产品、Multi9低压终端配电产品、Osmart低压终端配电产品等。

施耐德小型断路器参数区别：

N--------分断能力，N为6000A，H为10000A，L为15kA

C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护

20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A

2P-------极数，有1、2、3、4极

VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式

30mA-----剩余动作电流，有30、100、300mA

SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为报警辅助接点。

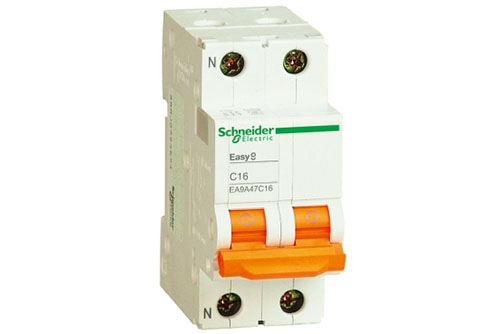

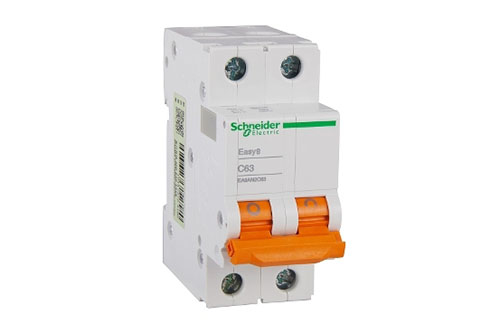

施耐德小型断路器EA9AN/H Easy 9特性

● 符合标准: GB10963 / IEC 60898

● 额定电压: 230/400 V AC

● 额定电流: 6-63 A/63-125 A

● 分断能力: 6000A

● 脱扣特性: C (5-10)In, D (10-14)In

极数: 1P-4P

● 限流等级: 3

● 快速闭合/分断功能

● 电气寿命:

施耐德小型断路器EA9AN：10,000次

施耐德小型断路器EA9AH：○ 63A 10,000次

○ 80-125A 5,000次

● 机械寿命: 20,000次

● 使用环境温度: -30°C至+70°C

● 存储环境温度: -40°C至+85°C/-40°C至+80°C

● 接线与安装

○ 隧道式接线端子

○ 端子接线面积

施耐德小型断路器EA9AN：

- 6〜32 A， 25 mm2及以下导线

- 40〜63 A，35 mm2及以下导线

施耐德小型断路器EA9AH：

○ 软线: 1.5〜35 mm2

○ 硬线: 1〜50 mm2

模块化结构，可方便地安装在DIN标准导轨上

● 获得CCC认证证书

施耐德小型断路器EA9AN/H Easy 9优势

- 短路保护

- 过载保护

- 控制功能

- 隔离功能

- 过压功能

施耐德小型断路器应用

广泛应用于民用、商业建筑、工业场所、能源及基础设施等领域的配电保护施耐德小型断路器EA9AHNEW 的额定电流高达125A，适用于高用电负荷场所的负载保护和控制.
