施耐德深圳代理商介绍TeSys Deca接触器LC1D09M7C规格参数

作者:施耐德代理商 来源:http://www.szhmt88.com/ 发布时间:2023-05-24 16:28:37 点击:

施耐德深圳代理商-华铭特机电小编今天给大家介绍TeSys Deca接触器LC1D09M7C规格参数。施耐德TeSys Deca接触器 LC1D09M7C, 3P, 9A, AC-3 4kW 400V, 1NO+1NC aux contact, 220V 50/60Hz AC coil, 辅助触点可用于安全回路(镜像触点), 认证(IEC、CCC、CCS、RoHS、REACH).


施耐德TeSys Deca接触器 LC1D09M7C规格:

LC1D09M7C规格信息
产品系列 TeSys Deca
产品系列 TeSys Deca
产品类型 接触器
产品短名 LC1D
接触器应用领域 应用于功率因数大于等于0.95的交流负载中
应用于无感或微感负载、电阻炉
使用类别 AC-4
AC-1
AC-3
AC-3e
极数 3P
额定工作电压 [Ue] 电源回路: <= 690 V AC 25...400 Hz
电源回路: <= 225 V DC
额定工作电流 [Ie] 25 A 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路
9 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路
9 A 60 °C) 在…上 <= 440 V AC AC-3e 适用 电源回路
[Uc] control circuit voltage 230V AC 50/60 Hz

LC1D09M7C补充信息
电动机功率 (kW) 5.5 kW 在…上 500 V AC 50/60 Hz (AC-3)
2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3)
4 kW 在…上 380/400 V AC 50/60 Hz (AC-3)
4 kW 在…上 415/440 V AC 50/60 Hz (AC-3)
5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3)
2.2 kW 在…上 400 V AC 50/60 Hz (AC-4)
5.5 kW 在…上 500 V AC 50/60 Hz (AC-3e)
2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3e)
4 kW 在…上 380/400 V AC 50/60 Hz (AC-3e)
4 kW 在…上 415/440 V AC 50/60 Hz (AC-3e)
5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3e)
型号 LC1D
回路触点类型 3 NO
保护盖
约定发热电流 [Ith] 25 A 在…上 <60 °C 适用 电源回路
10 A 在…上 <60 °C 适用 信号回路
额定短时耐受电流 [Icw] 105 A 在…上 <40 °C - 10 s 适用 电源回路
210 A 在…上 <40 °C - 1 s 适用 电源回路
30 A 在…上 <40 °C - 10 分钟 适用 电源回路
61 A 在…上 <40 °C - 1 分钟 适用 电源回路
100 A - 1 s 适用 信号回路
120 A - 500 ms 适用 信号回路
140 A - 100 ms 适用 信号回路
与继电器配合使用的熔丝 10 A gG 适用 信号回路 符合 IEC 60947-5-1
25 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路
20 A gG 在…上 <= 690 V 配合 2 型 适用 电源回路
平均阻抗 2.5 mΩ - Ith 25 A 50 Hz 适用 电源回路
额定绝缘电压 [Ui] 电源回路: 690 V 符合 IEC 60947-4-1
信号回路: 690 V 符合 IEC 60947-1
过电压类别 III
污染等级 3
额定冲击耐受电压 [Uimp] 6 kV 符合 IEC 60947
安全可靠等级 B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1
B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1
机械寿命 15 Mcycles
电气寿命 0.6 Mcycles 25 A AC-1 Ue条件下 <= 440 V
2 Mcycles 9 A AC-3 Ue条件下 <= 440 V
2 Mcycles 6.6 A AC-3 Ue条件下 660/690 V
2 Mcycles 9 A AC-3e Ue条件下 <= 440 V
2 Mcycles 6.6 A AC-3e Ue条件下 660/690 V
控制回路特性 AC 在…上 50/60 Hz
浪涌抑制模块 无内置浪涌抑制模块
控制电压限额 0.3...0.6 Uc -40…60 °C 释放 50/60 Hz
0.8...1.1 Uc -40…60 °C 运行 50 Hz
0.85...1.1 Uc -40…60 °C 运行 60 Hz
(~50Hz吸合)功耗 (VA) 70 VA 60 Hz 0.75 20 °C)
70 VA 50 Hz 0.75 20 °C)
(~50Hz保持)功耗 (VA) 7.5 VA 60 Hz 0.3 20 °C)
7 VA 50 Hz 0.3 20 °C)
热消散 2…3 W 在…上 50/60 Hz
动作时间 12...22 ms 闭合
4...19 ms 分断
最大操作频率 3600 次/小时 在…上 <60 °C
接线能力 电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 不带篐线端子
电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 不带篐线端子
电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 带篐线端子
电源回路: 螺栓紧固 2 1…2.5 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 带篐线端子
电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 硬线 不带篐线端子
电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 硬线 不带篐线端子
控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 软线 不带篐线端子
控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 带篐线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线 带篐线端子
控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 硬线 不带篐线端子
控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 硬线 不带篐线端子
电源回路: 螺钉连接
紧固扭矩 电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口
电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝
控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口
控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝
电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 Ø 6 平口 螺丝: M3.5
电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 No 2 十字螺丝 螺丝: M3.5
电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2
控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2
辅助触点类型 1 NO + 1 NC
辅助触点类型 类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1
类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1
信号回路频率 25...400 Hz
最小开关电压 17 V 适用 信号回路
最小开关电流 [Imin] 5 mA 适用 信号回路
绝缘电阻 > 10 MΩ 适用 信号回路
不重迭时间 1.5 ms 失电 NC及NO触点之间
1.5 ms 得电 NC及NO触点之间
安装方式 导轨安装
底板安装

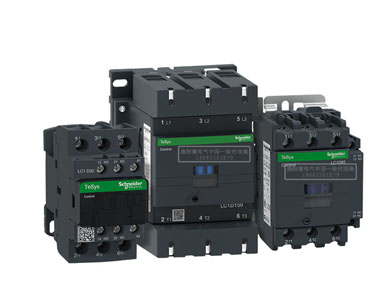

施耐德接触器 LC1D09M7C

更多施耐德接触器LC1D系列产品规格信息可咨询施耐德深圳代理商-华铭特机电官网在线客服!感谢您对我司的支持与信任!
