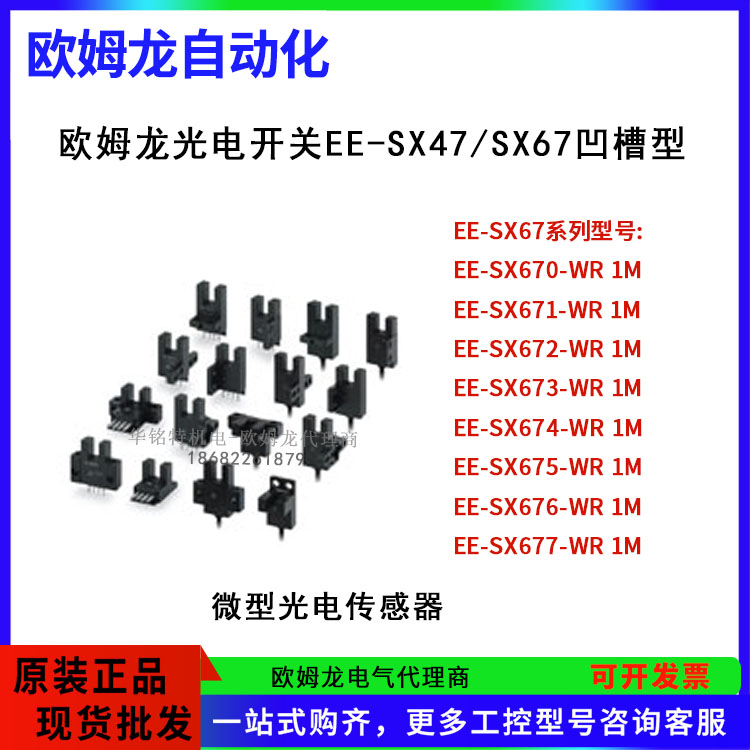

欧姆龙EE-SX47/SX67凹槽型微型光电传感器EE-SX671光电开关代理商


欧姆龙光电开关EE-SX47/SX67凹槽型产品是一款50～100mA直接开关、达到国际标准的凹槽型.


欧姆龙光电开关EE-SX47/SX67凹槽型特点有：


1.动作模式备有遮光时ON/入光时ON（可切换型）

2.响应频率为1kHz的高速响应

3.入光指示灯明显，便于进行动作确认

4.电源电压为DC5～24V的广范围

5.备有遮光时入光指示灯亮灯型

6.8种形状、种类丰富

7.标准采用柔韧性佳的耐曲折导线 *2


欧姆龙光电开关EE-SX47/SX67凹槽型型号：



接插件型

检测方式：对射型（凹槽型）



形状	连接方式	检测距离	动作模式	指示灯模式	型号
					NPN输出	PNP输出
标准型	接插件型 (4极)	5mm (凹槽宽度) (赤外光)	遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX670	EE-SX670P
				遮光时亮灯	EE-SX670A	EE-SX670R
			入光时ON	入光时亮灯	EE-SX470	—
L型			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX671	EE-SX671P
				遮光时亮灯	EE-SX671A	EE-SX671R
			入光时ON	入光时亮灯	EE-SX471	—
T型 凹槽 中心 7mm			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX672	EE-SX672P
				遮光时亮灯	EE-SX672A	EE-SX672R
			入光时ON	入光时亮灯	EE-SX472	—
紧密 安装型			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX673	EE-SX673P
				遮光时亮灯	EE-SX673A	EE-SX673R
			入光时ON	入光时亮灯	EE-SX473	—
紧密 安装型			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX674	EE-SX674P
				遮光时亮灯	EE-SX674A	EE-SX674R
			入光时ON	入光时亮灯	EE-SX474	—
T型 凹槽 中心 10mm			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX675	EE-SX675P
F型			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX676	EE-SX676P
R型			遮光时ON 入光时ON (可切换) *3	入光时亮灯	EE-SX677	EE-SX677P



*3.如开放接插件的（L）端子，则遮光时ON；如使（L）端子和（＋）端子短路，则入光时ON。但是，遮光时ON的情况下，请勿使L端子0V短路。
在入光时ON的情况下使用时，如选用接插件EE-1001-1将较为方便。该接插件已事先使（L）端子和（＋）端子短路。
*4. 使用EE-1006、EE-1010系列的带导线接插件时，如不使用（L）端子（②粉色），因有可能受干扰的影响，请将不使用的（L）端子线从接插件根部切断，缠上绝缘胶带等使其不接触其他端子。


导线引出型

检测方式：对射型（凹槽型）
指示灯模式：入光时亮灯



形状	检测 方式	检测 距离		动作 模式	指示灯 模式	连接方式	型号
							NPN输出	PNP输出
标准型	对射型 (凹槽型)	红外光	5mm (凹槽宽度)	遮光时ON 入光时ON (可切换) *1 *2	入光时 亮灯	导线引出型 (1m)	EE-SX670-WR 1M	EE-SX670P-WR 1M
L型						导线引出型 (1m)	EE-SX671-WR 1M	EE-SX671P-WR 1M
T型 凹槽 中心 7mm						导线引出型 (1m)	EE-SX672-WR 1M	EE-SX672P-WR 1M
紧密 安装型						导线引出型 (1m)	EE-SX673-WR 1M	EE-SX673P-WR 1M
紧密 安装型						导线引出型 (1m)	EE-SX674-WR 1M	EE-SX674P-WR 1M
T型 凹槽 中心 10mm						导线引出型 (1m)	EE-SX675-WR 1M	EE-SX675P-WR 1M
F型						导线引出型 (1m)	EE-SX676-WR 1M	EE-SX676P-WR 1M
R型						导线引出型 (1m)	EE-SX677-WR 1M	EE-SX677P-WR 1M



*1. （如开放（L），则遮光时ON；如使（L）端子和（＋）端子短路，则入光时ON。但是，遮光时ON的情况下，请勿使L端子0V短路。
*2. 使用EE-1006、EE-1010系列的带导线接插件时，如不使用（L）端子（②粉色），因有可能受干扰的影响，请将不使用的（L）端子线从接插件根部切断，缠上绝缘胶带等使其不接触其他端子。


附件（另售）　接插件型用



种类		导线长	型号	备注
			EE-1001
			EE-1001-1	Ｌ端子与+端子事先短路
			EE-1009*
接插件	附带导线	1m	EE-1006 1M
			EE-1010 1M*
		2m	EE-1006 2M
			EE-1010 2M*
	带耐曲折导线	1m	EE-1010-R 1M*
		2m	EE-1010-R 2M*
接插件固定支架			EE-1006A	所适用的微型光电传感器 EE-SX670□、470□ 仅可以在上述的微型光电传感器中使用E-1006时使用



注： 详情请参见欧姆龙官网的微型光电传感器
* EE-1009、1010系列接插件内置锁定机构，只拉伸导线也不易脱落。将接插件从传感器拔出时，如图所示，从上下用力抓住接插件本体，先向传感器侧按一下，然后拔出。只拔导线则无法拔出。拔接插件本体（外壳）则可以拔出。
