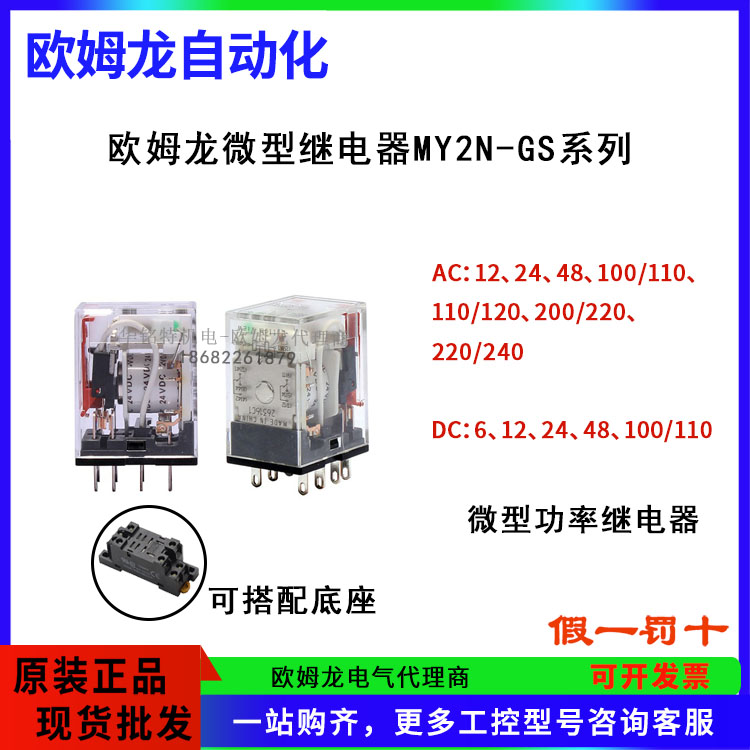

欧姆龙微型继电器MY2N-GS系列功率通用继电器,欧姆龙广东代理商


欧姆龙微型继电器MY2N-GS系列产品是一款通用继电器畅销的MY标配机械指示灯，可确认接点的动作状态.


欧姆龙微型继电器MY2N-GS系列产品特点有：

高耐久性
高电气耐久性有助于控制维修频率

2极型：50万次
4极型：20万次

※开关额定负载时的详细信息，请确认数据表。

大范围的使用环境温度高密度安装或严寒之地也可放心使用
使用环境温度：-55～70℃


欧姆龙微型继电器MY2N-GS系列产品种类介绍:


额定规格

本体

操作线圈



项目		额定电流(mA)		线圈 电阻 (Ω)	线圈电感(H)		动作 电压	复位 电压	最大容 许电压	功耗 (VA、W)
额定电压		50Hz	60Hz		铁片 开路时	铁片 动作时	额定电压的比例
AC	12	106.5	91	46	0.17	0.33	80% 以下 *1	30% 以上 *2	110%	约0.9～ 1.3 (60Hz)
	24	53.8	46	180	0.69	1.3
	48	25.7	21.1	788	3.22	5.66
	100/110	11.7/12.9	10.0/11.0	3750	14.54	24.6
	110/120	9.9/10.8	8.4/9.2	4430	19.2	32.1
	200/220	6.2/6.8	5.3/5.8	12,950	54.75	94.07
	220/240	5.2/6.2	4.3/5.0	15,920	83.5	136.4
DC	6	146(151)		41.0 (39.8)	0.17	0.33		10% 以上 *2		约0.9
	12	72.7(75)		165 (160)	0.73	1.37
	24	36.3(37.7)		662 (636)	3.2	5.72
	48	17.6(18.8)		2,725 (2,560)	10.6	21.0
	100/110	8.7(9.0)/9.6(9.9)		11,440 (11,100)	45.6	86.2
	220	3.6		60,394	362.3	452.9				约0.8



注1. 额定电流、线圈电阻值指的是线圈温度为+23℃时的值。公差为AC额定电流+15％、-20％、DC线圈电阻±15％。
　2. AC线圈电阻、电感的值为参考值。（60Hz时）
　3. 动作特性指的是线圈温度为+23℃时的值。
　4. DC线圈的额定电流、线圈电阻（ ）内表示带动作指示灯的值。
　5. 最大容许电压指的是环境温度为+23℃时的值。
*1. 各产品均有差异，实效值在80％以下。外加额定值80％以上的电压时，继电器会产生动作。但为了获取规定的性能，请对线圈外加额定电压加以使用。
*2. 各产品均有差异，实效值在AC30％以上、DC10％以上。为确保正常复位，请设在该值以下。

开关部



	2极			4极
	阻性负载		感性负载 (cosφ=0.4、 L/R=7ms)	阻性负载		感性负载 (cosφ=0.4、 L/R=7ms)
接点构成	2c			4c
接点机构	单
接点材质	Ag
额定负载	AC250V 7A DC30V 7A	AC220V 5A DC24V 5A	AC220V 2A DC24V 2A	AC250V 6A DC30V 6A	AC220V 3A DC24V 3A	AC220V 0.8A DC24V 1.5A
电气寿命*1	120,000次	500,000次		30,000次	200,000次
额定通电电流*2	7A			6A
接点电压的最大值	AC250V、DC220V
接点电流的最大值*2	7A			6A
开关容量的最大值	1,750VA 210W		440VA 48W	1,500VA 180W		176VA 36W
最小适用负载 (参考值) *3	DC5V 1mA



*1. 额定负载开关频率2,400次/小时，使用环境温度条件：+23℃，占空比33%
*2. 2极7A是环境温度为40℃的值。环境温度70℃时为5A。
　　4极6A是环境温度为50℃的值。环境温度70℃时为3A。
*3. 表示电子回路等微小负载等级中可开关极限的大致基准，并非保证值。
　　该值可能因开关频率、环境、希望可靠性基准而发生变化。请在实际使用条件下对实际设备进行确认。

性能



本体



		2极	4极
接触电阻 *1		100mΩ以下
动作时间 *2		20ms以下
复位时间 *2		20ms以下
最大开关频率	机械	18,000次/小时
	额定负载	2,400次/小时
绝缘电阻 *3		1,000MΩ以上
耐电压	线圈和接点间	AC2,000V 50/60Hz 1min
	异极接点间	AC2,000V 50/60Hz 1min
	同极接点间	AC1,000V 50/60Hz 1min
振动	耐久	10～55～10Hz、双振幅1.0mm
	误动作	10～55～10Hz、双振幅1.0mm
冲击	耐久	1,000m/s2(约100G)
	误动作	200m/s2(约20G)
机械耐久性		50,000,000次(开关频率18,000次/h)
使用环境温度		标准型　—55℃～+70℃(无结冰、凝露) 带动作指示灯　—40℃～+70℃(不结冰、凝露)
使用环境湿度		5～85%RH
重量		约35g



注. 上述值为初始值。
*1. 测量条件： DC5V 1A 电压下降法。
*2. 测量条件： 外加额定操作电压时不包括接点跳动时间。
*3. 测量条件： 用DC500V绝缘电阻计测量与耐电压项目中相同的部位

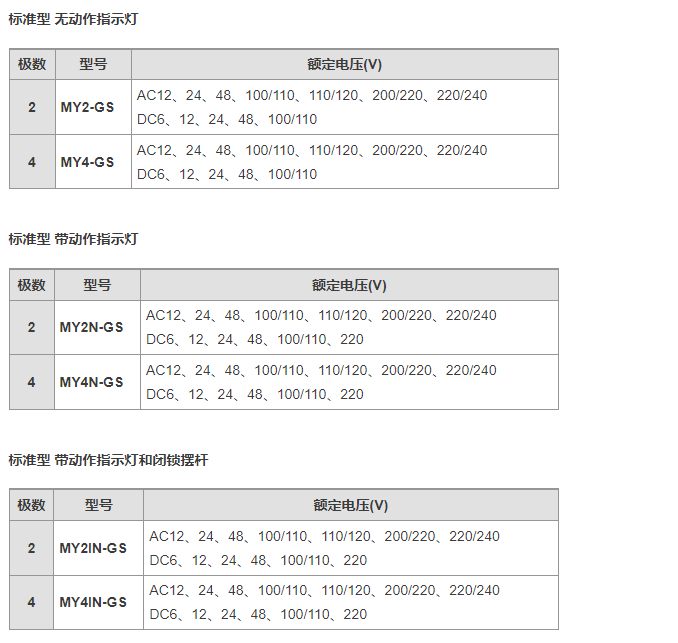

更多型号请看下图选型.
