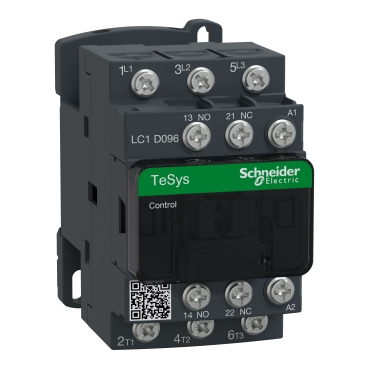

施耐德接触器,TeSys Deca接触器LC1D096M7C

简介内容：产品品牌:施耐德
产品系列:TeSys Deca
产品类型:接触器
订货号：LC1D096M7C
产品产地:中国
接触器应用领域:
应用于无感或微感负载、电阻炉
应用于功率因数大于等于0.95的交流负载中

在线咨询联系电话：18682261879

产品详情

主要信息
产品系列	TeSys Deca
产品系列	TeSys Deca
产品类型	接触器
产品短名	LC1D
接触器应用领域	应用于无感或微感负载、电阻炉应用于功率因数大于等于0.95的交流负载中
使用类别	AC-4 AC-1 AC-3 AC-3e
极数	3P
额定工作电压 [Ue]	电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 225 V DC
额定工作电流 [Ie]	25 A 60 °C) 在…上 <= 440 V AC AC-1 适用电源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3 适用电源回路 9 A 60 °C) 在…上 <= 440 V AC AC-3e 适用电源回路
[Uc] control circuit voltage	230V AC 50/60 Hz

补充信息
电动机功率 (kW)	5.5 kW 在…上 500 V AC 50/60 Hz (AC-3) 2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3) 4 kW 在…上 380/400 V AC 50/60 Hz (AC-3) 4 kW 在…上 415/440 V AC 50/60 Hz (AC-3) 5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3) 2.2 kW 在…上 400 V AC 50/60 Hz (AC-4) 5.5 kW 在…上 500 V AC 50/60 Hz (AC-3e) 2.2 kW 在…上 220/240 V AC 50/60 Hz (AC-3e) 4 kW 在…上 380/400 V AC 50/60 Hz (AC-3e) 4 kW 在…上 415/440 V AC 50/60 Hz (AC-3e) 5.5 kW 在…上 660/690 V AC 50/60 Hz (AC-3e)
型号	LC1D
回路触点类型	3 NO
保护盖	无
约定发热电流 [Ith]	25 A 在…上 <60 °C 适用电源回路 10 A 在…上 <60 °C 适用信号回路
额定短时耐受电流 [Icw]	105 A 在…上 <40 °C - 10 s 适用电源回路 210 A 在…上 <40 °C - 1 s 适用电源回路 30 A 在…上 <40 °C - 10 分钟适用电源回路 61 A 在…上 <40 °C - 1 分钟适用电源回路 100 A - 1 s 适用信号回路 120 A - 500 ms 适用信号回路 140 A - 100 ms 适用信号回路
与继电器配合使用的熔丝	10 A gG 适用信号回路符合 IEC 60947-5-1 25 A gG 在…上 <= 690 V 配合 1 型适用电源回路 20 A gG 在…上 <= 690 V 配合 2 型适用电源回路
平均阻抗	2.5 mΩ - Ith 25 A 50 Hz 适用电源回路
额定绝缘电压 [Ui]	电源回路: 690 V 符合 IEC 60947-4-1 信号回路: 690 V 符合 IEC 60947-1
过电压类别	III
污染等级	3
额定冲击耐受电压 [Uimp]	6 kV 符合 IEC 60947
安全可靠等级	B10d = 1369863 次标称负载的接触器符合 EN/ISO 13849-1 B10d = 20000000 次机械负载的接触器符合 EN/ISO 13849-1
机械寿命	15 Mcycles
电气寿命	0.6 Mcycles 25 A AC-1 Ue条件下 <= 440 V 2 Mcycles 9 A AC-3 Ue条件下 <= 440 V 2 Mcycles 6.6 A AC-3 Ue条件下 660/690 V 2 Mcycles 9 A AC-3e Ue条件下 <= 440 V 2 Mcycles 6.6 A AC-3e Ue条件下 660/690 V
控制回路特性	AC 在…上 50/60 Hz
浪涌抑制模块	无内置浪涌抑制模块
控制电压限额	0.3...0.6 Uc -40…60 °C 释放 50/60 Hz 0.8...1.1 Uc -40…60 °C 运行 50 Hz 0.85...1.1 Uc -40…60 °C 运行 60 Hz
(~50Hz吸合)功耗 (VA)	70 VA 60 Hz 0.75 20 °C) 70 VA 50 Hz 0.75 20 °C)
(~50Hz保持)功耗 (VA)	7.5 VA 60 Hz 0.3 20 °C) 7 VA 50 Hz 0.3 20 °C)
热消散	2…3 W 在…上 50/60 Hz
动作时间	12...22 ms 闭合 4...19 ms 分断
最大操作频率	3600 次/小时在…上 <60 °C
接线能力	电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线不带篐线端子电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线不带篐线端子电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线带篐线端子电源回路: 螺栓紧固 2 1…2.5 mm² 接线片外径Ø: 8 mm 电缆选型: 软线带篐线端子电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 硬线不带篐线端子电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 硬线不带篐线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线不带篐线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 软线不带篐线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线带篐线端子控制回路: 螺栓紧固 2 1…2.5 mm² 电缆选型: 软线带篐线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆选型: 硬线不带篐线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆选型: 硬线不带篐线端子
紧固扭矩	电源回路: 1.7 N.m 通过螺栓紧固用螺丝刀 Ø 6 平口电源回路: 1.7 N.m 通过螺栓紧固用螺丝刀 No 2 十字螺丝控制回路: 1.7 N.m 通过螺栓紧固用螺丝刀 Ø 6 平口控制回路: 1.7 N.m 通过螺栓紧固用螺丝刀 No 2 十字螺丝电源回路: 1.7 N.m 通过电缆连接器用螺丝刀 Ø 6 平口螺丝: M3.5 电源回路: 1.7 N.m 通过电缆连接器用螺丝刀 No 2 十字螺丝螺丝: M3.5 电源回路: 1.7 N.m 通过螺栓紧固用螺丝刀 pozidriv No 2 控制回路: 1.7 N.m 通过螺栓紧固用螺丝刀 pozidriv No 2
辅助触点类型	1 NO + 1 NC
辅助触点类型	类型机械连接 1 NO + 1 NC 符合 IEC 60947-5-1 类型与主触头状态成镜像 1 NC 符合 IEC 60947-4-1
信号回路频率	25...400 Hz
最小开关电压	17 V 适用信号回路
最小开关电流 [Imin]	5 mA 适用信号回路
绝缘电阻	> 10 MΩ 适用信号回路
不重迭时间	1.5 ms 失电 NC及NO触点之间 1.5 ms 得电 NC及NO触点之间
安装方式	导轨安装底板安装

环境
标准	IEC 60947-4-1 GB 14048.4
产品认证	CCC CE UKCA
IP 保护等级	IP2x 前面板主回路适用符合 IEC 60529 IP2x 前面板线圈回路适用符合 IEC 60529
防护措施	TH 符合 IEC 60068-2-30
周围空气温度	-40…60 °C 运行 60…70 °C 有降容 -60…80 °C 存储
工作海拔	3000 m 无
耐火及耐异常高温能力	850 °C 符合 IEC 60695-2-11
抗冲击、震动性能	抗震性能触头打开 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6 抗震性能触头闭合状态 (4 gn (5...300 Hz)) 符合 IEC 60068-2-6 抗冲击性能 11 ms 触头打开 (10 gn) 符合 IEC 60068-2-27 抗冲击性能 11 ms 触头闭合状态 (15 gn) 符合 IEC 60068-2-27
高度	77 mm
宽度	45 mm
深度	86 mm
产品重量	0.32 kg
